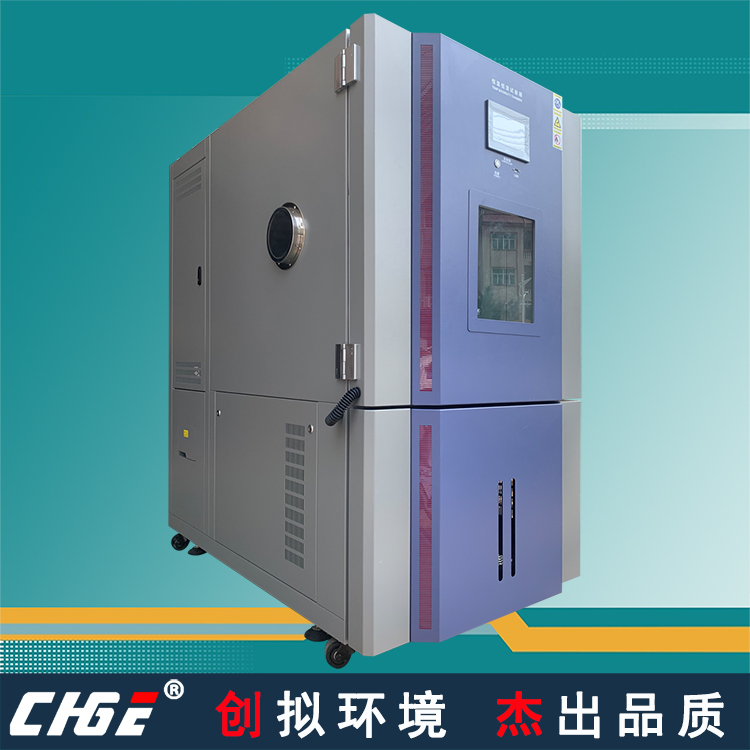

高低溫交變濕熱試驗箱THP408-40又稱為可程式恒溫恒濕試驗機對各種材料在不同環境下耐熱、耐寒、耐干、耐濕引起氧化、融化、開裂、脆化、物理性收縮、機械強度等性能可靠性試驗。
適用于航天航空、電子、通訊、軍工、塑膠、五金、家用電器、汽車、化工、印刷品、零部件、 原材料及涂層、鍍層進行高低溫、濕度環境下的適應性試驗。
產品執行及符合標準
1、電工電子產品基本環境試驗規程 試驗B：高溫試驗方法GB 2423.2-2006（IEC68-2-2）
2、電工電子產品基本環境試驗規程 試驗Ca：恒定濕熱試驗方法GB/T 2423.3-2006（IEC68-2-3）
3、電工電子產品基本環境試驗規程 試驗Da: 交變濕熱試驗方法GB/T2423.4-93（IEC68-2-30）
4、GJB150.3（ML-STD-810D）高溫試驗方法
5、GJB150.4（MIL-STD-810D）低溫試驗方法
6、GJB150.9-1986《軍用設備環境試驗方法：濕熱試驗》
7、GJB4.5-1983《船舶電子設備環境試驗：恒定濕熱試驗》
8、GJB4.6-1983《船舶電子設備環境試驗：交變濕熱試驗》
9、GJB367.2-1987《軍用通信設備通用技術條件環境試驗方法》 濕熱試驗
10、GB/T5170.2-96《溫度試驗設備》
11、GB/T5170.5-96《濕度試驗設備》
12、GB/T10592-2008《高低溫試驗箱技術條件》
13、GB/T10586-2006《濕熱試驗箱技術條件》
14、GB/T10589-2008《低溫試驗箱技術條件》
15、GB/T11158-2008《高溫試驗箱技術條件》
高低溫交變濕熱試驗箱特點：
1、全新完美的圓弧造型設計,高質感外觀,美觀大方
2、外箱采用優質拉絲不銹鋼或冷軋鋼板噴涂

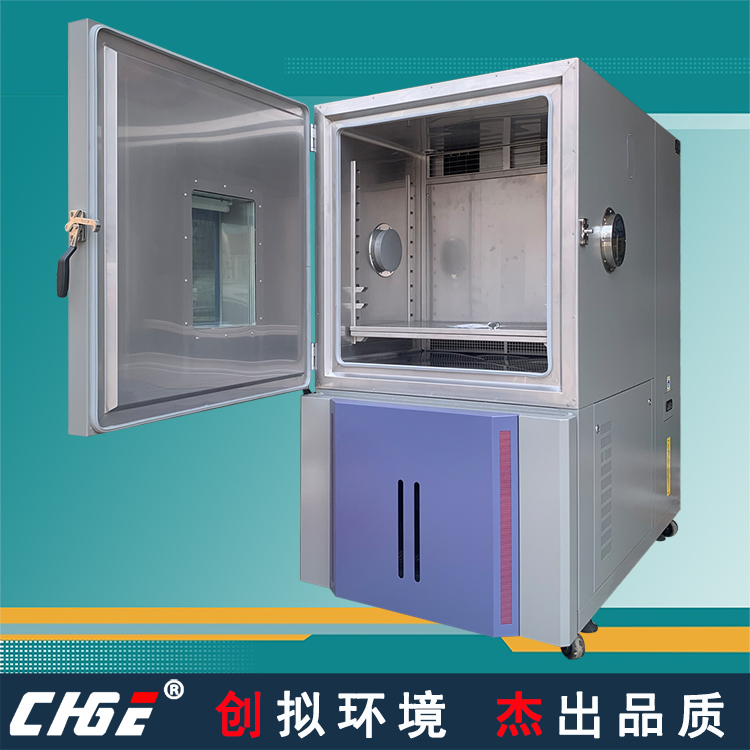

3、內膽為進口（SUS＃304）優質鏡面不銹鋼板
4、保溫材質:硬質聚胺脂硬PU發泡膠+高密度玻璃纖維棉.保溫厚度為100mm
5、運風系統:采用加長軸電機，耐高低溫之不銹鋼多翼式葉輪,以達強度對流垂直擴散循環.
6、門與箱體之間采用雙層耐高溫之高張性密封條以確保測試區的密閉
7、采用無反作用門把手，操作更容易
8、觀察窗采用多層中空鋼化玻璃,內側膠合片式導電膜
9、周全的安全保護裝置，發生任何故障時，均立即由屏幕顯示故障狀態及切斷電源，確保機器本身,被測產品及使用者安全。
高低溫交變濕熱試驗箱箱體標準規格
型號
|
THP80
|
THP100
|
THP150
|
THP225
|
THP408
|
THP800
|
THP1000
|
標稱容積
|
80L
|
100L
|
150L
|
225L
|
408L
|
800L
|
1000L
|
工作室mm
|
D400
|
D400
|
D500
|
D500
|
D600
|
D800
|
D1000
|
W400
|
W500
|
W500
|
W600
|
W800
|
W1000
|
W1000
|
H500
|
H500
|
H600
|
H750
|
H850
|
H1000
|
H1000
|
外形尺寸mm
|
D780
|
D780
|
D880
|
D880
|
D980
|
D1180
|
D1380
|
W810
|
W910
|
W910
|
W1010
|
W1210
|
W1410
|
W1410
|
H1500
|
H1500
|
H1600
|
H1750
|
H1850
|
H2000
|
H2000
|
重量
|
270KG
|
280KG
|
290KG
|
325KG
|
355KG
|
700KG
|
750KG
|
高低溫交變濕熱試驗箱標配型配置和技術參數
溫度范圍
|
0℃、-20℃、-30℃、-40℃、-70℃～100℃、120℃、150℃
|
升溫時間
|
20℃～+150℃≤40min
|
降溫時間
|
+20℃～-40℃≤60min
|
溫場指標
|
溫度波動度±0.5℃；溫度偏差：±2℃
|
濕度范圍
|
20%～98%RH
|
濕度偏差
|
±3%RH
|
測試方法
|
GB/T 5170.2-1996 溫度試驗設備
GB/T 5170.5-1996 濕熱試驗設備
|
滿足試驗標準
|
GB/T 2423.1-2001 試驗A：低溫試驗方法
GB/T 2423.2-2001 試驗B：高溫試驗方法
GB/T 2423.3-1993 試驗Ca：恒定濕熱試驗
GB/T 2423.4-1993 試驗Cb：交變濕熱試驗
|
箱體材料
|
外壁：冷軋鋼板靜電噴塑或優質不銹鋼板；內壁：SUS304不銹鋼板
保溫：硬質聚氨酯發泡+玻璃纖維
|
標準配置
|
￠50mm引線孔1個于箱體左側，不銹鋼層架2層，腳輪4個，觀察窗1個
|
制冷方式
|
風冷機械壓縮單級制冷方式（-40℃～150℃）
風冷機械壓縮雙級復疊制冷方式（-70℃～150℃）
|
壓縮機
|
全封閉低噪音活塞式壓縮機，常用品牌：法國泰康，德國谷輪等
|
制冷劑
|
R404A/R23（環保型）
|
控制器
|
液晶按鍵型：程序總容量10組共100段，可設99個循環
|
運行方式
|
程序方式、定值方式
|
程序容量
|
程序總容量10組共100段
|
控制方式
|
BTHC平衡調溫調濕控制方式，抗積分飽和PID
|
安全保護裝置
|
總電源相序保護，漏電保護，過載保護，壓縮機過熱，超溫保護，風機、電機過熱、供水異常，壓縮機過流、超壓保護等
|
|
