1. 產品名稱
|

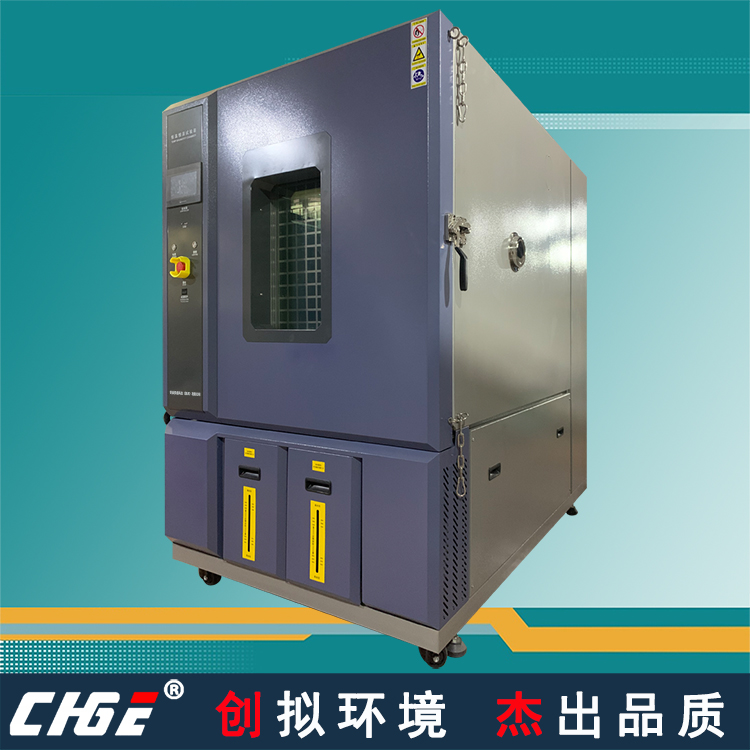

恒溫恒濕試驗箱/可程式低溫恒溫恒濕試驗箱/防爆型（可用于新能源等行業）
|
|
2. 產品型號
|
THP010-40KM
|
|
3. 容積、尺寸和重量
|
|
3.1. 標稱內容積
|
1000L
|
|
3.2. 內型尺寸
|
W1000*H1000*D1000mm
|
|
3.3. 外型尺寸約
|
W1300*H2050*D2100mm
|
|
3.4. 重量
|
約500㎏
|
|
4. 性能（環境溫度為+25℃、相對濕度≤85%、試驗箱內無試樣條件下）
|
|
4.1. 測試環境條件
4.2. 測試方法
|
GB/T 5170.2-2008 溫度試驗設備,
GB/T2423.2-2008(IEC60068-2-2:2007)高溫試驗方法Bb
GJB150.3-2009 高溫試驗
GB/T2423.1-2008(IEC60068-2-1:2007)低溫試驗方法Ab
GJB150.4-2009 低溫試驗
GJB150.9-2009 熱試驗
GB/T2423.3-2006(IEC60068-2-78:2007)恒定濕熱試驗方法Cab
GB/T2423.4-2008(IEC60068-2-30:2005)交變濕熱試驗方法Db
|
|
4.3. 溫度范圍
|
-40℃→+150℃（可任意設定）
|
|
4.4. 溫度波動度
|
±0.5℃
|
|
4.5. 溫度偏差
|
±2℃
|
|
4.6. 相對濕度范圍
|
20%-98%RH
|
|
4.7. 濕度波動度
|
±2%RH
|
|
4.8. 濕度偏差
|
+2-3%RH
|
|
4.9. 升溫速率
|
全程平均約1℃/min（非標可定）
|
|
4.10. 降溫速率
|
全程平均約1℃/min（非標可定）
|
|
5. 結構特征
|
|
5.1. 保溫圍護結構
|
①外壁材料： 采用冷軋鋼板外噴涂
②內壁材料：不銹鋼板SUS﹟304 .
③箱體保溫材料：100mm耐高溫硬質聚氨酯泡沫.
④箱門保溫材料：100mm耐高溫硬質聚氨酯泡沫.
|
|
5.2. 空氣調節通道
|
①不銹鋼長軸耐溫風機： 2臺/90W.
②風機、加熱器、蒸發器（兼除濕器）、排水裝置、壓力平衡口、可調式導風板、溫度傳感器
|
|
5.3. 試驗箱標準配置
|
①視窗 3層真空鋼化玻璃
②杠桿省力側固式把手
③門鉸鏈:SUS #304進口鉸鏈
④箱內節能燈：LED燈發光方式
⑤引線孔：φ50mm 左右側各1個（配膠塞2個）
|
|
5.4. 控制面板
|
臺灣威綸TH7010顯示屏、溫（濕）度控制顯示屏、設備累時器（0～99999小時、不可復零）、超溫保護設定裝置、急停開關、運行指示燈、故障指示燈、蜂鳴器、USB接口，具備USB功能可下載曲線及數據。
|
|
5.5. 機械室
|
制冷機組、壓縮機接水盤、壓力裝置、加熱裝置等
|
|
5.6. 配電柜
|
配電板、散熱風扇、總電源開關、裝置IO板、變壓器、鎮流器、中間繼電器、時間繼電器、固態繼電器、交流接觸器、熱繼電器、保險絲、斷路器
|
|
5.7. 加熱器
|
鰭片式散熱管形不銹鋼電熱器
① 熱控制方式：SSR（固態繼電器）無觸點等周期脈沖調寬
② 熱功率：約4.0KW
|
|
5.8. 電源線孔及排水孔
|
位于箱體背面
|
|
6. 制冷系統
|
|
6.1. 冷熱裝置
|
①美國艾默生低溫渦旋冷凍系統(風冷式散熱方式)/法國泰康全封閉壓縮機制冷二選用其一.
②冷卻方式：風冷
|
|
6.2. 冷熱交換裝置
|
單級制冷系統.
|
|
6.3. 發熱負載調節
|
負載發熱量：-40℃負載2KW、100℃負載2KW（駐留48H）
|
|
6.4. 制冷壓縮機
|
美國艾默生低溫渦旋壓縮機/法國泰康全封閉壓縮機
|
|
6.5. 高效率元件
|
①冷凝器﹑蒸發器采AC&R 復式擾流型鋁鰭片裝置.
②節流裝置均采用進口弛名制冷配件。
|
|
7.6． 膨脹系統：
|
容量控制之冷凍系統 （毛細管）.
|
|
7.7. 蒸發冷凝器
|
不銹鋼釬焊板式換熱器.
|
|
7.8. 制冷機控制方式
|
①控制系統的控制器根據試驗條件自動調節制冷機的運行工況.
②蒸發壓力調節閥.
③壓縮機回氣冷卻回路
② 制冷機系統設計有避震管等減振、降噪措施
|
|
7.9.制冷劑
|
霍尼韋爾R404a（臭氧耗損指數均為0）
|
|
7.10.蒸發壓力閥
|
日本鷺宮進口品牌，低濕試驗及高濕試驗長期運行時可保證蒸發器不會出現結霜而導致降溫故障等問題。
|
