恒溫耐久房，可30天不停機連續工作，ORT-8

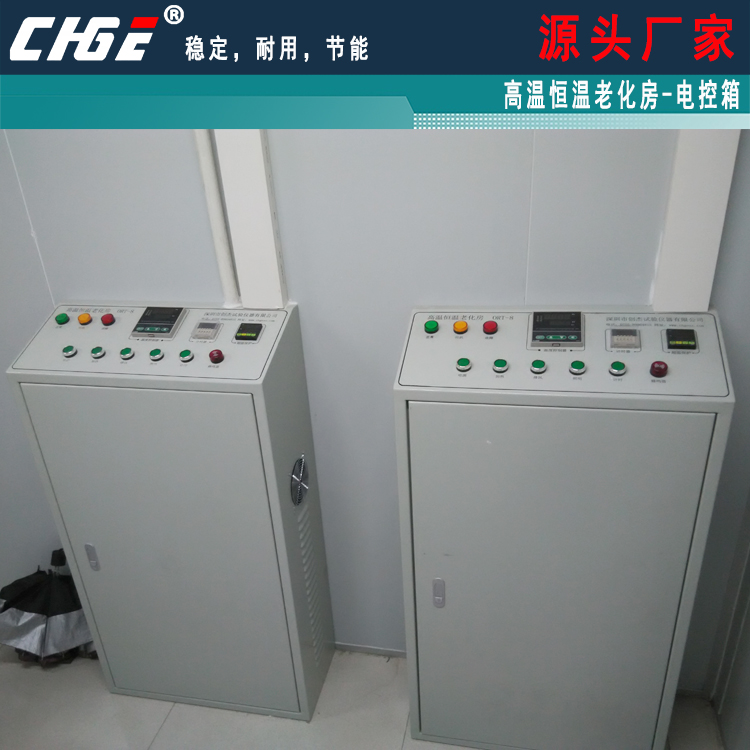

高溫燒機室，燒機房ORT系列數顯按鍵式電控箱如下圖，只可以做恒定運行，不可以走程式，適合于長時間定點運行的溫度老化耐久測試，比如這個產品，需要做的溫度點比較單一，或長時間不用換溫度點，且不需要個溫度段自動跳轉到第二個溫度段，自動連接執行運轉；數字化顯示，內部智能溫控，控制箱面板上設有三色指示燈，當待機狀態時黃色指示燈亮起，當綠色指示燈亮起時，設備正常工作；當紅色亮起時代表設備有故障，此時一般會停機并發出聲光警報，以提醒操作人員過來檢查；比如缺相、超溫、過流等等；按鈕中有總電源開關，排風，加熱，運行，計時開關，還有一個蜂鳴器，按下計時開關后，計時器的電源打開，計時功能會被激活，不能設置為0，且需要在斷電的時候設置好時間再開電，工程師會在現場教明以及說明書里面也會有詳細的關于計時器的說明。超溫保護與上篇講的雷同就不再講。

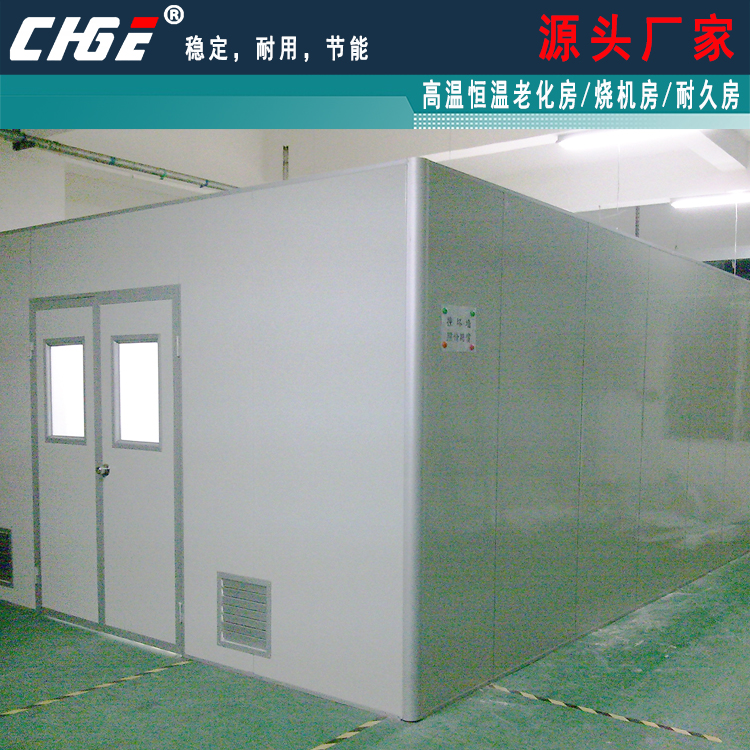

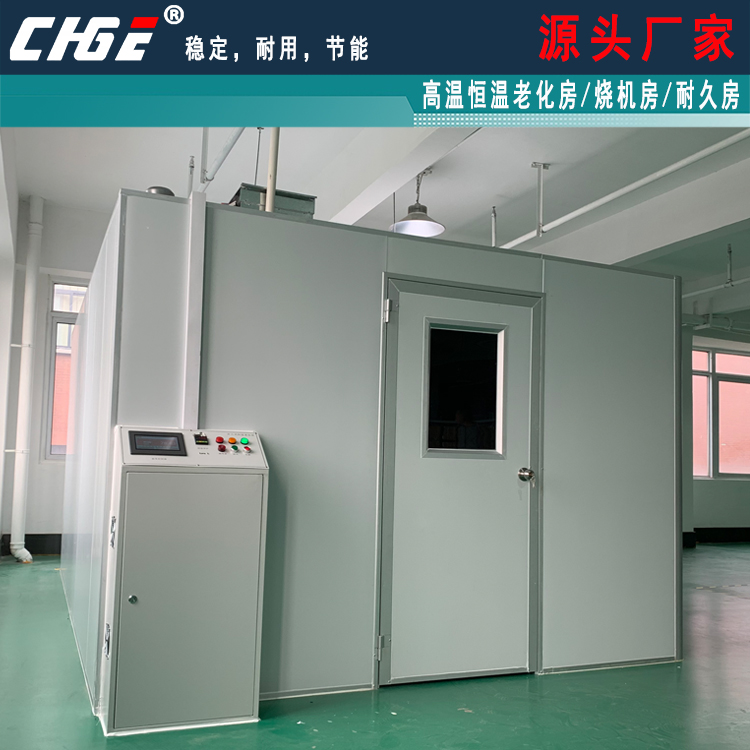

產品名稱：恒溫老化房/老化房/燒機房/高溫老化房/老化試驗室/高溫老化燒機室,燒機試驗室,燒機室，燒機室/預燒室/主板燒機室/高溫試驗室/高溫 Chamber隔離式測試系統型 Chamber隔離式老化房房間尺寸均根據客戶要求設計，測試區采用推拉門及大視角玻璃視窗，如產品需要電源提供，則采用國內插座固定在產線槽上或固定在測試區方便操作的位置。特點：可使操作人員在不用進入老化房測試區內就可以上下測試產品并可測試過程中一目了然的看到產品 狀況；免去操作人員進入老化房室內經受房體過熱之苦、更能節約能源。
詳細資料 1．主要技術參數： 1.1 溫度范圍：常溫+5℃--60℃(常溫+5℃---80℃) 1.2 溫度波動：±0.5℃； 1.3 溫度偏差：精度±3℃(可根據客戶要求設計精度) 1.4 房內尺寸：按要求； 1.5 運行方式：溫度可調，恒定運行或程序運行(可選觸摸屏式程序運行) 1.6 安裝電源：AC~380V；50 Hz； 1.7 噪音大小：≦75分貝
2：室體結構及用料說明： 2.1 墻體材料：庫體采用雙面彩鋼保溫庫板(EPS板、聚氨酯板或巖棉板)拼裝而成，板材厚度由老化房本身的需求和客戶的要求雙向進行選擇，庫板厚度有50mm、60mm、70mm、100mm等規格，彩鋼板的厚度有0.326mm、0.5mm等規格，整個庫體采用鋼架結構，鋁型材等固定支撐，庫體內 用鋁型材或不銹鋼板包邊；(地面處理部分根據客戶要求)，接合處打密封玻璃膠，有效保證房間的密封性與美觀性。(房體材料的燃燒性能符合《建 料燃燒性能分級》B2級的規定。 2.2 門洞與視窗設計：根據實際要求；

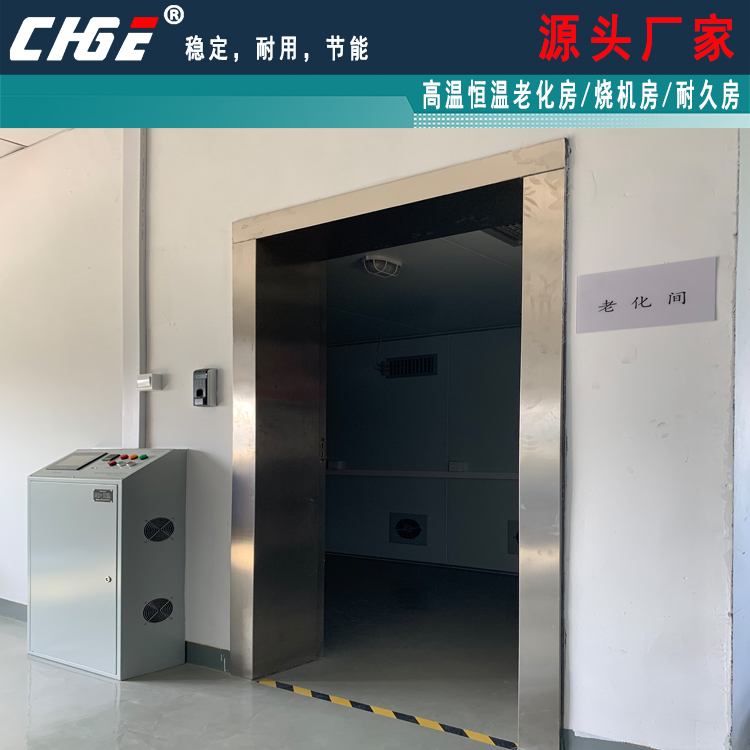

房體現在好多的客戶都是用石墻圍了一圈，消防意識較高，像下圖所示，客戶就需要在已經圍好的石墻房間里面做老化房，此時我們創杰需要在內部再用巖棉保溫板再圍一圈，以達到保溫的效果。外部石墻結構同時做好了大門，滿足消防的要求，內部保溫材質，同樣也采用巖棉防火棉，更加安全，電控箱的控制線路全部打穿石墻再穿線進入老化房內部，雖然工作量大了些，但安全系數高，此間老化房的大門是朝內開門的，所以外面看起來門框比較大。這種是要預留出排氣口，因為當熱氣需要排走時，整個房間石墻是封到頂的，如果沒有排氣口，熱量就會堆積在老化房的頂部，排風會不及時。
3：風力恒溫系統； 風力管道系統符合《通風與空調工程施工質量驗收規范》GB50243-2002標準，通常采用循環系統、加熱系統和超溫排風系統組成。循環系統、超 系統、加熱系統及配套的風道系統安裝于老化房頂部，不占用其它空間，，循環系統采用循環風機和配套風管進行循環，可保證測試區內溫度均勻熱系統采用電熱器加熱，加熱器放置于老化房頂上循環風道中，四周加防火隔熱材料。采用PID溫度模塊控制，溫度到達產品所需要溫度后，根據溫度波動自動調節加熱器功率大小配合保溫庫板的保溫性，使室內溫度穩定在所設定溫度數值可在的時間內內將室溫加至設定溫度，當溫 至設定值時加熱器停止加熱.加熱器具有過熱保護裝置(EGO),如客戶自身產品發熱則采用過熱排風系統，發熱量小采用電動百葉自動負壓排風，發則采用低噪音風機排風，用變頻器控制其轉速。 循環控溫過程：當開機時加熱器開始加熱 溫度到達設定值時加熱器停止加熱 隨著時間的推移產品區溫度會逐漸上升當溫度超過設定上限時排風系統開始動作將產品區過熱氣體排室外。變頻器會控制室外排風機進行運轉，當溫度下降至設定值下限時風機停止排風，排風系統同時關閉。 系統在老化產品的過程中始終保持循環狀態，以保證溫度均衡。整套系統動作具有性能穩定，控制、溫度波動小，均衡度高、噪音小等特點。噪音處理：采用低分貝的高品質循環風機，風管采用3mm厚石棉包裹，既保溫又降低噪音，根據聲學原理,所有動態部位采用帆布、彈簧進行軟接 力求把噪音降到標準。
4：老化房控制系統； 采用兩級PID調節加熱量，實現對測試區(產品區)溫度的控制，同時溫度控制器可以對測試區任意溫度進行滾動實時顯示,有獨立負載的還可以 載區的溫度進行監控，防止負載區溫度過高，方便客戶準確掌握測試區溫度情況。控制系統還設定了各種保護功能，有超溫報警保護、風機故障報護、無風報警保護、室內煙氣感應報警保護等，完善的保護功能確保了老化房能長期穩定無故障運行。(可選PLC來控制)
5：產品測試架：(可選) 產品測試架通常根據客戶產品和要求進行設計制。如需負載，則做相對應的負載框架配套生產，一般測試架的設計要求結構穩固合理，操作方便，美觀、滿足功能等特點，限度的滿足客戶的要求。
6：控制系統設計以及安全保護措施： 6.1電控設計參照《低壓配電設計規范》GB50054-95，《供配電設計規范》GB5002S2-95，《電氣裝置安裝工程接地裝置施工及驗收規范》GB50 92，使電控設計標準化。 6.2控制系統集成老化功能設計。設計功能控制電柜，老化所需時間、溫度、各類操作開關可在一個控制電柜上操作；電柜面板設計美觀、操作簡 6.3老化過程可全自動控制，具有部分異常自處理功能，讓操作自動化、簡單化。 6.4具有多重保護功能，安全可靠。 a.電熱防干燒，風機故障或風管內溫度過高時自動切斷循環系統電源，同時警報器報警。 b.電加熱與風機聯動設計，風機未能啟動時加熱器無法單獨啟動，在關閉時電熱與循環風機同時關閉，防止電熱因干燒而損壞。 c.加熱器連接采用耐高溫線材，300OC不燃燒。 d.室內安裝防爆型照明燈，提高燈泡壽命，防止燈泡爆破。 e.庫體采用難燃保溫材料，保溫性能好，安全系數高。 f.超溫聲光報警功能：老化過程中出現超溫狀況，則亮紅燈，蜂鳴器響起。 g.煙霧報警功能：室內裝有煙感，預防在老化產品的過程中某種原因使產品燃燒而報警，在報警時自動關閉老化房電源。工作容積從8m3到1000 m3，溫度范圍從常溫 ~ +60℃/80℃。控制器從微芯片LED到PLC可編程邏輯控制儀觸摸屏顯示器，及遠程集中控制系統。 按客戶要求專門設計與制造。
老化房的周邊建議不要堆積雜物，要預留出80公分左右的空間，為后續的維護保養騰出空間，同時不能堵住門口，以免人員走出老化房通道不暢；門把手設計一般都是內外均可以開的，建議在老化房運轉的時候不要進入老化房，特別是高溫狀態下，以免發生危險。
|
