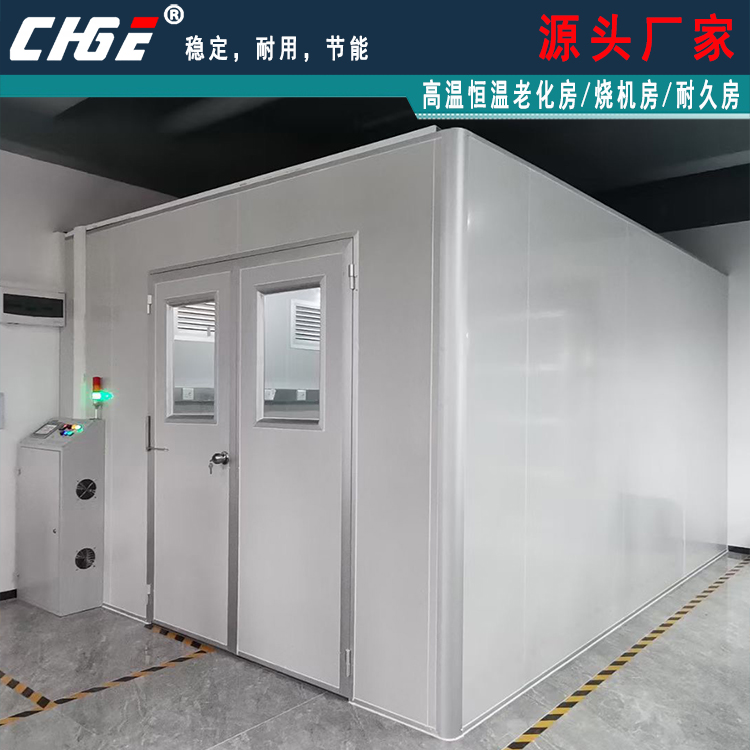

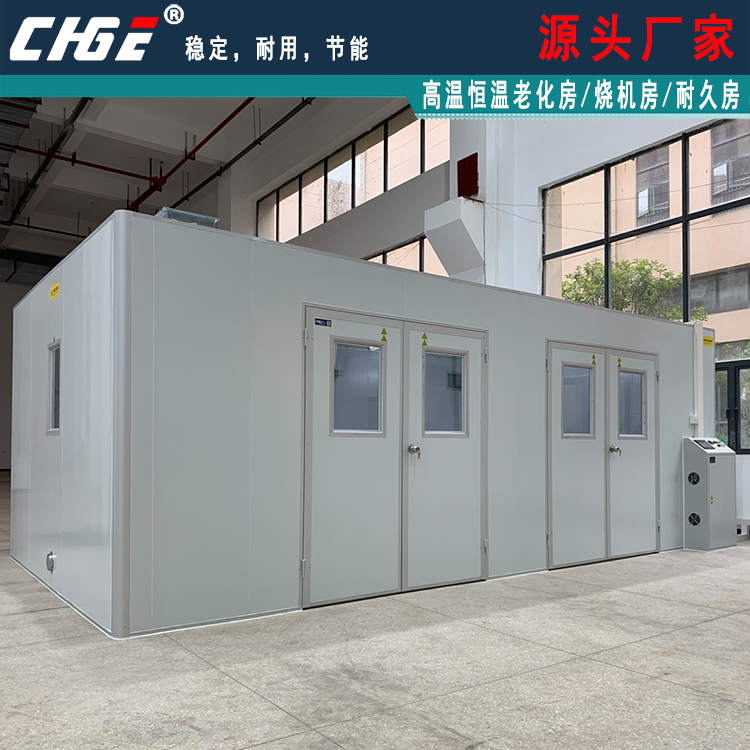

產品名稱
|
老化房/恒溫老化房/高溫老化房/燒機房/煲機室/產品壽命耐久測試間/恒溫恒濕試驗房
|
|
產品型號
|
ORT-8（非標另定）
|
|
外形尺寸
|
15560*2600*H2500（尺寸可根據客戶產品和尺寸定制）
|
|
內尺寸
|
15060*2400*H2300 (含底板和出風道)
|
|
溫度范圍
|
溫度范圍：20℃～60℃（溫度范圍可據客戶定制）
|
|
常用溫度：25℃，35℃，45℃，55℃，可任意更改切換使用溫度，切換溫度后可投入使用。
|
|
偏差/均勻性≤±5℃，均勻度可定制，空載/帶載測試
|
|
波動度≤±0.5℃
|
|
加熱管
|
不銹鋼發熱管/鎳鉻合金發熱絲；加熱絲上方安裝防干燒溫控器，控制器能顯示干燒故障內容
|
|
熱交換器
|
純紫銅管+翅片
|
|
升降溫速率
|
大約1℃/min（可定制）
|
|
負載
|
空載測試，升降溫過程負載不發熱。可定制帶負載
|
|
恒溫系統結構
|
恒溫系統使用兩套熱交換器配套結構；水道管路安裝電動閥，當設置溫度≥45℃時，冷水管路自動關閉進入熱交換器的水量，讓冷水自動回流到外圍供水系統；
|
|
控制器
|
7寸觸摸屏+溫度PLC+溫度擴展模塊
|
|
控制器功能
|
1、觸摸屏內第二級界面能實時顯示各點的溫度曲線圖、濕度顯示圖
|
|
2、溫度監控點18路，安裝房內頂部6支分布通道上方左右兩邊+墻壁左右兩邊各6支平均分布，從地面起第一排高度350MM，每二排高度1200MM，水平三支平均分布；溫度監控與設備聯動控制，主界面可設定溫度上下限報警值，例設定±2℃時，溫度超值后三色燈光報警并顯示報警內容(二級加密界面也可自由設置報警時停機或不停機)；配置濕度監控1路（可編寫濕度報警范圍，顯示報警內容）
|
|
3、大容量溫度實時采集，記錄每一路溫度監控點實時溫度的變化，采集頻率可以更改，最少單位為秒。當記錄頻繁為600S時可連續記錄15天以上。
|
|
4、按制屏配套網口對接電腦管控。
|
|
5、數據導出軟件要求：自動生成Excel文檔，每路溫濕度數據占用一個表格單元格，配套導出數據軟件。
|
|
主開關品牌
|
施耐德、歐姆龍、開關電源明偉
|
|
電機
|
三相鋁殼電機，每兩臺電機裝配獨立的交流接觸器及熱保護繼電器
|
|
電控箱
|
電箱安裝在恒溫老化房正門右邊（尺寸：寬500*厚250*高1300），電箱可安裝機腳，內部布局簡潔，且安裝主漏電開關，安裝一套電子電量表；電箱內部線路簡潔：溫控PLC+擴展模塊+繼電器+交流接觸器+熱繼電器等。電箱正面安裝觸摸屏+歐姆龍溫控器作超溫保護+按鈕開關、電源開慶、房內照明燈開關、貨架照明燈開關、手動排煙開關；
|
|
系統照明
|
1、要求使用防爆節能LED燈照明，頂底均需布置，亮度要求：地面起1.2M處使用照度計測試照度值不低于250LM;
|
|
2、房體內部兩邊墻體各出風口安裝1條12V/24V LED暖白光燈帶,獨立的明偉開關電源供電，可調亮度以保證LED的使用壽命；
|
|
煙感報警
|
房內頂部安裝2路煙霧報警器；
|
|
排風系統
|
設備房頂安裝2路強力排風機，每臺排風機功率不低于350W，煙感報警時能自動聯動強制排風，也可手動啟動排風。
|
|
密封性
|
各門縫不漏風，啟動設備風機用小紙條在門外測試紙條無明顯擺動；
|
|
設備門
|
設備門安裝觀察窗（H600*W400)mm；設備門尺寸：1400*2000mm雙開；安裝門限開關（開門電機降速或停止部份電機工作，程序功能可選擇打開或關閉此功能）不使用變頻器；安裝透明擋風門簾；設備內部開門把手可安裝小型省力推桿
|
|
測試孔
|
可安裝測試孔，比如：進門房內地面起370mm，左邊起550mm為第一個測試孔中心位；同一列孔往上間隔300mm,每列共6個左邊17列，每列孔間距800mm，裝有安全門的另一邊共16列，孔徑100mm共198個；提供足夠的保溫棉堵塞測試孔；
|
|
安全門
|
恒溫老化房尾部右邊設計1個安全門；尺寸：600*1800mm；安裝門限開關，開門延時30秒可聲光報警，觸摸屏內顯示報警內容；安全門內部張貼警示牌
|
|
報警
|
三色聲光報警燈
|
|
冷卻方式
|
使用方提供∮32mm管道約10--18℃常溫水管接頭，提供水管配件對接安裝調試
|
|
板材
|
組合式拼裝板結構；
|
|
內膽：噴塑鍍鋅彩鋼板，表面厚度≥0.5mm保溫層100mm耐高溫巖棉保溫材料，防火等級達到國家防火標準B級；
|
|
外殼：噴塑鍍鋅彩色鋼板，表面厚度≥0.5mm；
|
|
底板保溫
|
安裝保溫底板，底板使用50*50mm方通鋼管結構+巖棉填充，表面使用2.5mm鋼板平鋪焊接+絕緣墊平鋪；
|
|
安裝周期
|
可多套同時施工，每套平均不超過7天交付；
|
|
噪音
|
設備周邊1米處測量≤75dB
|
|
電量監控
|
恒溫老化房可配套電子電能表用于監控設備使用電量
|
|
設備故障率
|
連續工作720H≤0.5%（不含人為、停電、停水等因素）
|
|
電源
|
AC/380V±10%、50Hz ，三相五線制
|
|
保護系統，滿足設備各種自保護功能
|
1.可靠的接地保護裝置；
|
|
2.超溫、煙感聲光報警；
|
|
3.電源相序、欠壓、過壓、缺相保護
|
|
4.漏電/過載保護；
|
|
5.加熱器防干燒、短路保護；
|
|
6.鼓風電機過載保護；
|
|
隨機配件
|
配主要易損件，例如：鎧裝鉑電阻，三相固態繼電器，全鋁殼鼓風電機，中間繼電器，交流接觸器，熱繼電器等
|
