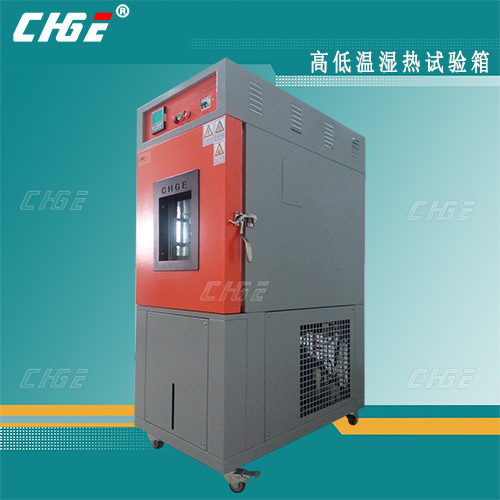

高低溫濕熱試驗箱
主要技術參數
一、 產品概述：
本設備適用于考核各種產品或材料及家用電器、儀器、儀表、元器件等電工電子、汽車、摩托車產品，在高溫、低溫、潮濕環境條件下的適應性試驗，可供各種科研機構及廠礦中心試驗室做可靠性試驗。
二、 產品主要技術參數：
1、 型號：TH-150
2、 工作室尺寸：500×500×600（深×寬×高）mm
3、 溫度范圍：-40℃～100℃
4、 溫度均勻度：±2℃
5、 溫度波動度：±0.5℃
6、 濕度范圍：30～98%R·H
7、 濕度偏差：＋2～－3%R·H
8、 降溫速率：0.7～1℃/min （空載）
9、 升溫速率：2～3℃/min （空載）
10、 噪音：（dB）≤65
11、 電源：AC380V/50Hz
型號
|
TH80
|
TH100
|
TH150
|
TH225
|
TH408
|
TH800
|
TH1000
|
標稱容積
|
80L
|
100L
|
150L
|
225L
|
408L
|
800L
|
1000L
|
工作室mm
|
D400
|
D400
|
D500
|
D500
|
D600
|
D800
|
D1000
|
W400
|
W500
|
W500
|
W600
|
W800
|
W1000
|
W1000
|
H500
|
H500
|
H600
|
H750
|
H850
|
H1000
|
H1000
|
外形尺寸mm
|
D780
|
D780
|
D880
|
D880
|
D980
|
D1180
|
D1380
|
W810
|
W910
|
W910
|
W1010
|
W1210
|
W1410
|
W1410
|
H1500
|
H1500
|
H1600
|
H1750
|
H1850
|
H2000
|
H2000
|
溫度范圍
|
0℃、-20℃、-30℃、-40℃、-70℃～100℃、120℃、150℃
|
升溫時間
|
20℃～+150℃≤40min
|
降溫時間
|
+20℃～-40℃≤60min
|
溫場指標
|
溫度波動度±0.5℃；溫度偏差：±2℃
|
濕度范圍
|
30%～98%RH
|
濕度偏差
|
±3%RH
|
三、 各系統配置及技術說明：
1、 箱體結構
1)箱體采用數控設備制作、工藝先進、線條流暢，美觀大方
2)內箱材質為1.2mm厚304SUS高級不銹鋼拉絲板，外箱材質為1.5mm厚優質冷軋鋼板靜電噴涂或不銹鋼材質（需訂購時說明）
3)內箱與外箱之間的保溫材料為優質超細玻璃纖維保溫棉，隔溫效果好，內箱與外箱之間門框連接為玻璃鋼連接框，此連接效果好，即使在－80℃情況下，箱體外部也無出汗情況
4)門與門框之間采用進口密封材料及獨特的硅膠密封結構，密封、抗老化性好
5)箱內風道采用雙循環系統，由兩只長軸軸流風機，兩只不銹鋼多翼式離心風輪及循環風道組成，上出風、下進風箱內溫度均勻，提高了空氣流量，加熱和冷卻的能力，大幅改善了試驗箱的溫度均勻性
6)出風口為可調百葉式出風口
7)加熱器用不銹鋼316L鰭片散熱加熱管，升溫快，壽命長
8)防凝露帶導電膜中空玻璃視窗及耐高低溫的照明裝置，安裝于箱門中部，能清晰觀察到內部試驗物品
2、 制冷系統
1)采用百年“泰康”全封閉制冷壓縮機組，每臺機組均經過歐洲“泰康”電腦聯網逐項監測并有防偽編碼，可通過電腦上網查尋
2)制冷壓縮機：為保證試驗箱對降溫速率和可達最低溫度的要求，該試驗箱采用單級制冷系統
3)制冷系統的設計應有能量調節技術，一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對制冷系統的能耗及制冷量進行有效的調節，使制冷系統的運行費用和故障率下降到較為經濟的狀態。
4)制冷輔助件：風冷式盤管冷凝器、鰭片式多段式蒸發器，主要制冷配件及控制器件均采用進口原件，如：美國“丹佛斯”干燥過濾器；意大利卡斯特電磁閥；
5)制冷劑：采用制冷劑R502
6)冷卻方式：風冷
3、 測控系統
采用韓國“三元”數顯溫濕度控制儀，精度高，控制平穩
1)控溫儀規格：精 度：±0.1℃（顯示范圍）
2)傳感器為A級Pt100鉑電阻傳感器，精度高，準確
3)解析度：±0.1℃
4)控制方式：熱平衡調溫方式
4、 電器控制系統
1)電氣控制部分采用法國“施耐德”交流接觸器，熱繼電器，質量可靠
2)固態繼電器為“揚明”牌
3)其他元器件均為國內知名品牌“德力西”
4)電氣線路設計新穎，操作簡單
5)箱體右側為電氣控制柜，檢查維修方便
5、 附件
1)箱體左側裝φ50mm測試用電纜孔，可供客戶做通電試驗（具體可按照客戶需要訂定）
2)箱內設有2個活動樣品架，可隨意調節高度
6、 安全保護系統
1)超溫報警
2)欠相缺相保護
3)過電流保護
4)快速熔斷器
5)壓縮機高低壓保護
6)壓縮機過熱保護
7)壓縮機過電流保護
8)缺水保護
9)線路保險絲及全護套式端子
四、 設備選型：
高低溫濕熱試驗箱：TH-150
生產廠家：深圳市創杰試驗儀器有限公司
五、 驗收及執行標準：
本設備滿足：
1、GB2423.1—89《電工電子產品基本環境試驗規程》 試驗A：低溫試驗方法；
2、GB2423.2—89《電工電子產品基本環境試驗規程》 試驗B：高溫試驗方法。
六、 配備的技術資料：
提供產品合格證、保修卡、使用說明書、電氣原理圖、制冷系統圖及儀表說明書等相關資料壹套
七、 包裝及運輸方式：
1、包裝：木箱
2、運輸方式：汽車
八、 驗收標準及方法：
驗收標準：國家相關標準要求或雙方簽訂之“技術參數”；
九、 保修：
本設備實行三包，包修期一年，終身維修！
十、 培訓及售后服務
1、售前服務：產品銷售前為客戶免費提供產品技術方案，并可根據客戶要求提供現場講解和技術咨詢服務。
2、售后服務：產品銷售后派出人員為客戶免費提供產品使用培訓，現場指導產品的使用和維護
3、質量保證：產品保質期為驗收之日起1年，在保質期內產品發生非人為質量問題，我公司為客戶提供免費維修
4、維修服務：我公司對所用產品提供終生維修服務。如產品在保質期外出現故障，維修服務只收取元器件費用(對于偏遠地區的客戶酌情收取維修人員差旅費)。
服務迅捷：我公司承諾客戶服務熱線在接到客戶咨詢或維修等信息后4小時內做出回應；維修服務在做出回應后48小時內安排人員到達現場。
|
